カテゴリ: 木造省電

さて、今回からも付随車のサハ33200とサロ33200を作ってゆきます。
付随車は、床下機器が少ないので楽です。

床下機器配置説明図
IMGP1255
黒塗装した床下機器と床板、台車を取り付けてパチリ。
タンクは、いつも通りプラ丸棒に1mm紙テープを巻きつけたものです。
台車は、直接ねじ止めすると床板と台車が干渉するので、1mm厚のワッシャーをかませています。

IMGP1256
上面。GMの20m級車両用の重りを半分に切ったものを重りとして搭載しています。

IMGP1259
前回作った車体の上半分を下から。床板抑えの帯材は、車体の扉のついていない部分と面一になるように接着します。

そして、この車体を床板にかぶせ、車番のインレタを貼り付けたら完成です。
IMGP1074
IMGP1252


さて、今回からは付随車のサハ33200とサロ33200を作ってゆきます。
まずは、デハ23400系列を作る_4と同じように、積層していたキット状にします。

IMGP0494

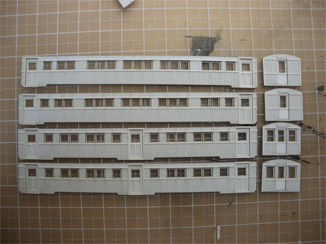

上半分がサロ、下半分はサハです。この時、サロには妻面に窓がありませんが、サハにはあるので注意。

これをロの字型に組んで、マホガニーサーフェイサーで下地処理した後にぶどう色1号で塗装。
デハ23400系列を作る_5
と同様に屋根を組んで、仮止めした姿がこちら。
IMGP0496

屋根を灰色に塗装するとこうなります。
IMGP0501
IMGP0502

次回、床下。

今回は、動力を組み立てます。
使用する動力は、鉄コレ動力TM-07R(17m級A)です。これの両端を切り詰めて使用します。
※このような加工はメーカー推奨外です。破損等について当ブログでは責任は負いかねます。


IMGP1024

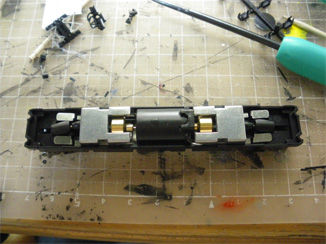

両端のスペーサーを取り付ける穴の中央線を目安に両端を切り詰めます。

次に、スペーサーの調製。使うのはSサイズスペーサー。

IMGP1028
IMGP1026

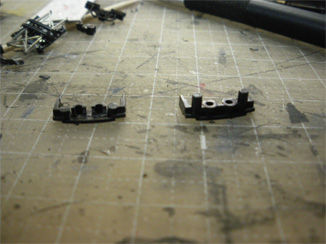

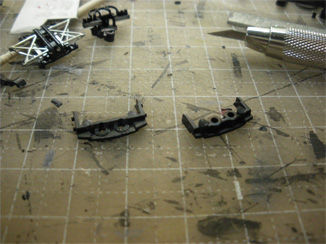

右が加工前、左が加工後です。取り付け棒を切り取り、動力本体で切り詰めたところを平坦にしています。

IMGP1029
これを動力本体に接着。

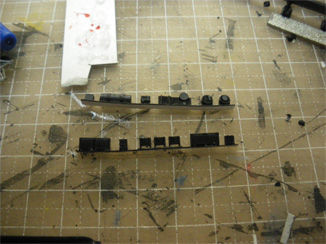

次に、床下機器のレリーフを準備します。使う機器類は前回と同じですが、こちらは別途用意した黒テープ上に接着します。
IMGP1030

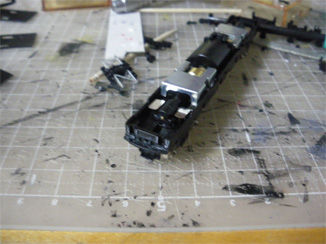

これを、鉄コレの床下レリーフと同様に動力に両面テープで接着します。

あとは上下を組み合わせて、仕上げをするだけです。

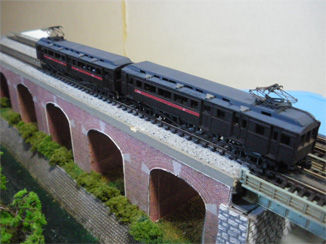

現状ではこんな感じ
IMGP1073
IMGP0758


ということで、次回からは付随車に移ります。

引き続きデハとデハニを。今回は床下です。
デハ23400に動力を仕込み、デハニはトレーラー仕様にしようと思います。

まずは簡単なトレーラー仕様の方から。
IMGP0434
こちらが、アクリルをレーザー加工したうえに黒サーフェイサーで下地処理をした床下機器です。

IMGP0436
IMGP0435
これを、台車と干渉しないように並べてゆきます。

床下機器配置説明図
配置図はこちら。

IMGP0437
床板も黒くしてこんな感じになります。

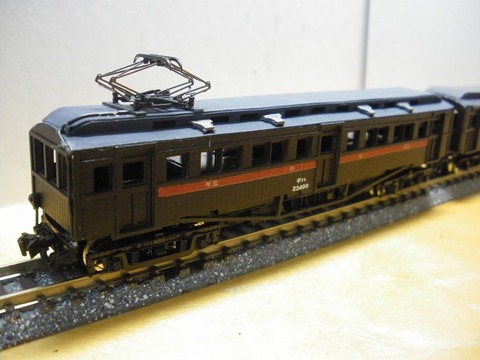

上半分を載せるとこんな感じ。
IMGP1075
次回、動力。

さて、前回に引き続きデハ23400とデハニ23850を作ってゆきます。

屋根をこのように接着。
IMGP0490

こんな風に組み立てます
assembleRoof

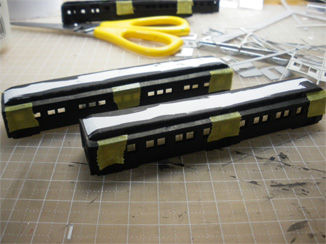

マスキングテープで接着剤が乾くまで仮止めをします。
IMGP0491

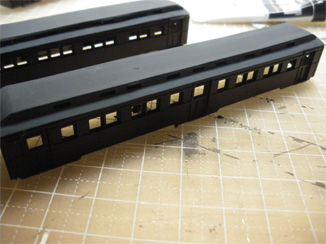

ちなみに、屋根が黒いのは遮光と補強を兼ねて墨汁を塗っているからです。墨汁はよいぞ

IMGP0498
IMGP0499
IMGP0500
墨汁と接着剤が乾いたら、屋根を灰色に塗装します。
そして、ついでに帯デカールもつけて、赤帯装備にします。
また、本来は台枠につくのですが、トラス棒も車体側に接着します。

次回、床下
